Cómo se ve un MER?

El MER se representa visualmente mediante un diagrama de entidad-relación, que muestra las entidades, los atributos y las relaciones de manera gráfica.

Este diagrama es una representación clara y fácil de comprender de la estructura de la base de datos.

En resumen, un Modelo Entidad-Relación (MER) es una herramienta utilizada para visualizar y diseñar la estructura de una base de datos.

Utiliza entidades, atributos y relaciones para representar la información y las interacciones entre los elementos de la base de datos.

El diagrama de entidad-relación es la representación gráfica de este modelo.




¿Qué quiere decir ese diagrama?

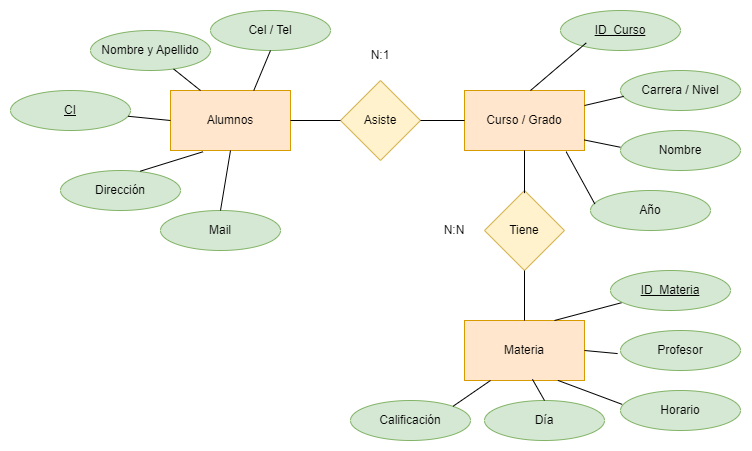

En este ejemplo se representa una base de datos de estudiantes que asisten a una institución educativa.

En este sentido, es necesario almacenar datos sobre los estudiantes, sobre el curso que están realizando y sobre las materias que cursa.

Estas son las entidades de nuestra base de datos y se representan en un mediante rectángulos.

Toda esta información debe quedar correctamente organizada, de forma que sea sencillo poder acceder a misma mediante una búsqueda.

Por este motivo, es necesario conocer los datos que nos interesan almacenar de cada estudiante, curso y materia (atributlos), los cuales se representan con óvalos.

Las relaciones representan las conexiones o vínculos entre las entidades. Indican cómo interactúan o están asociadas las entidades entre sí.

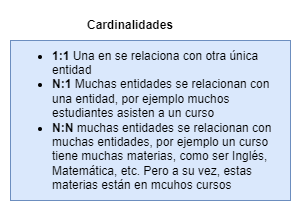

La cardinalidad es muy importante ya que es una característica de las relaciones que indica cuántas entidades pueden estar relacionadas entre sí.
